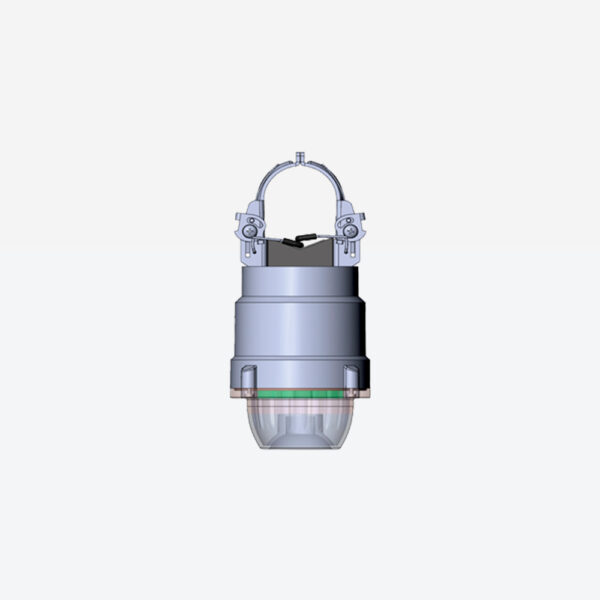

Регистраторы короткого замыкания

Установка на воздушных линиях электропередачи регистраторов короткого замыкания существенно облегчает поиск повреждений на разветвленных и протяженных распределительных сетях без необходимости проведения масштабных работ.

Регистраторы короткого замыкания способны работать как в сетях с изолированной нейтралью, так и на линиях с низкоомным резистивным заземлением нейтрали и в сетях с компенсированной нейтралью. При этом перенастройка устройства не требуется.

Комплекты регистраторов аварийных процессов в электрических сетях могут применяться:

автономно — с визуальной индикацией вида повреждения и с передачей соответствующих сообщений на сотовые телефоны аварийных служб и/или модем-контроллер конвертации в протокол передачи сигналов МЭК 60870-5-104;
в тандеме с управляемыми пунктами секционирования — разъединителями, оборудованными моторным приводом; с ближней радиосвязью с модемом-конвертором (питание осуществляется от устройств управления секционированием) в стандартные протоколы передачи сигналов МЭК 60870–5–101/104.

В основу принципов действия регистраторов короткого замыкания положены отработанные алгоритмы объективного анализа сложных динамических процессов, происходящих в разветвленных и протяженных распределительных сетях.

Благодаря внедрению современных регистраторов короткого замыкания электросетевым компаниям удается решить целый ряд задач, среди которых:

Сокращение времени нахождения поврежденных участков ВЛ в распределительных сетях;
Увеличение точности определения мест повреждения и характера аварийных процессов;
Минимизация расходов на поиск аварийного участка;
При автоматизированной передаче информации с регистраторов КЗ в SCADA-систему Центра управления сетями появляется возможность дистанционной корректировки схемы сети с целью исключения веерных отключений электроэнергии для потребителей.

Виды регистрируемых замыканий (ОЗЗ, МФЗ), возникающих на линиях электропередачи

Однофазное на землю Двухфазное
