Гасители вибрации пневматические типа ГВПБ
Актуальную цену узнавайте у специалистов компании
Гасители вибрации пневматические типа ГВПБ
НАЗНАЧЕНИЕ:
Предназначены для установки на проводах, грозозащитных тросах и самонесущих оптических кабелях связи линий электропередачи и связи для защиты от воздействия вибрации, вызванной ветром
| № п/п | Наименование | Технические характеристики | |
|---|---|---|---|
| 1 | Модификация рабочего элемента | 030; 040 | |
| 2 | № плашки, обозначающий посадочный диаметр провода, троса или кабеля D, мм | № плашки | Диаметр, D, мм |
| 10--13 | 9,0 - 15,0 | ||
| 16 - 20 | 14,5 - 22,0 | ||
| 23 - 31 | 20,1 - 32,0 | ||
| 32 - 46 | 32,0 - 46,0 | ||
| Внимание! При использовании гасителей вибрации модификации П или П1 для выбора № плашки необходимо прибавлять 6,0 мм к диаметру (D) провода, троса или кабеля | |||
| 3 | Буквенное обозначение модификации гасителя вибрации с интегрированным протектором | П - модификация для установки на провод П1- модификация для установки на трос или кабель | |
| 4 | Точное обозначение диаметра провода, троса интегрированным протектором, мм или кабеля, на который устанавливается гаситель вибрации с интегрированным протектором, мм | ||

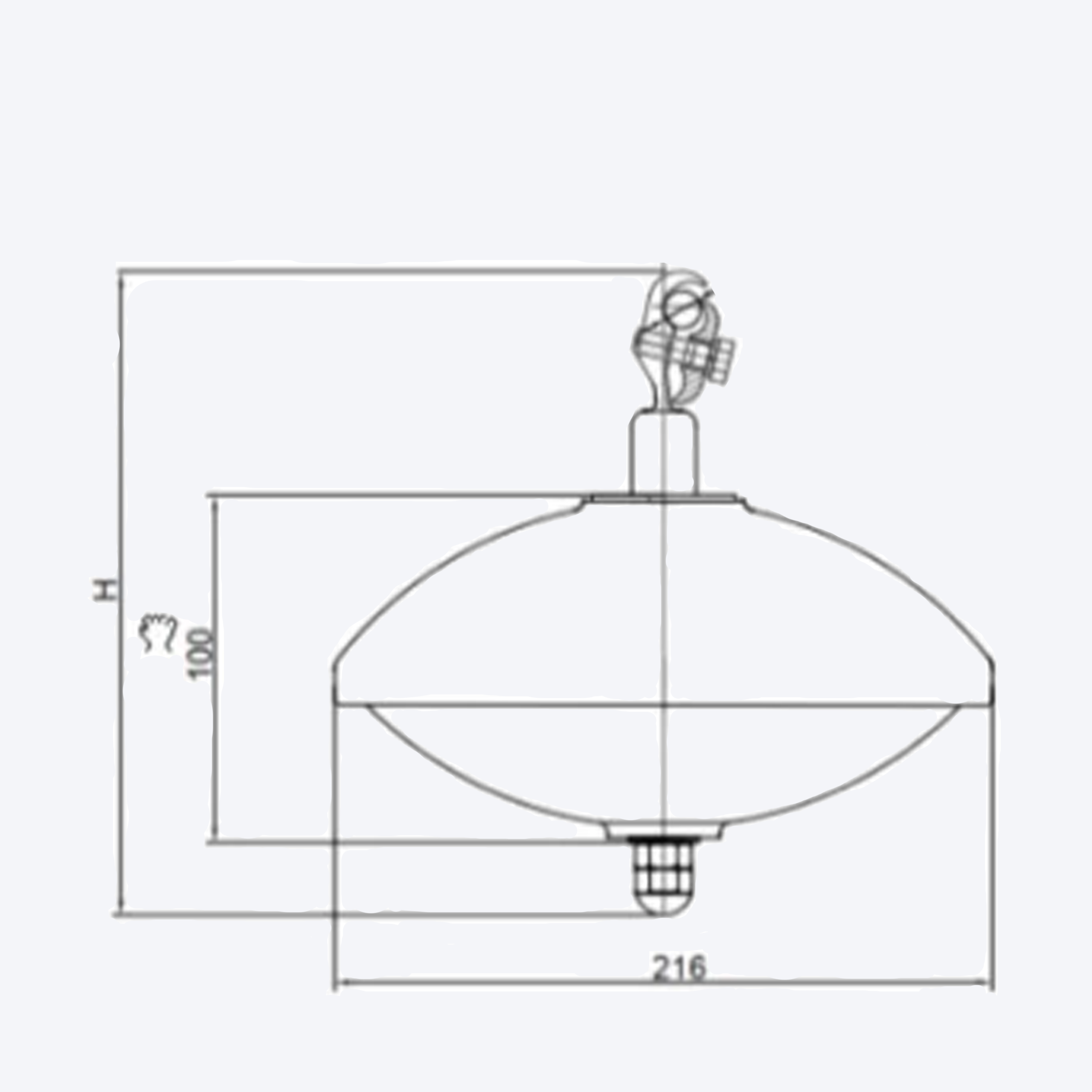

| Наименование | H, мм | Диапазон частот гасителя, Гц | Масса, кг | ||
|---|---|---|---|---|---|
| ГВПБ-030/10-13* | 230 | 5-95 | 2,5 | ||
| ГВПБ-030/16-20* | 240 | 2,55 | |||
| ГВПБ-030/23-31* | 275 | 2,6 | |||
| ГВПБ-030/32-46* | 308 | 2,75 | |||
| ГВПБ-040/10-13* | 230 | 5-70 | 3,4 | ||
| ГВПБ-040/16-20* | 240 | 3,45 | |||
| ГВПБ-040/23-31* | 275 | 3,5 | |||
| ГВПБ-040/32-46* | 308 | 3,65 | |||
| * — при обозначении ГВПБ с интегрированным протектором к наименованию добавляется «П» или «П1» и диаметр провода, троса или кабеля, см. пример обозначения и пп. 3, 4 | |||||
