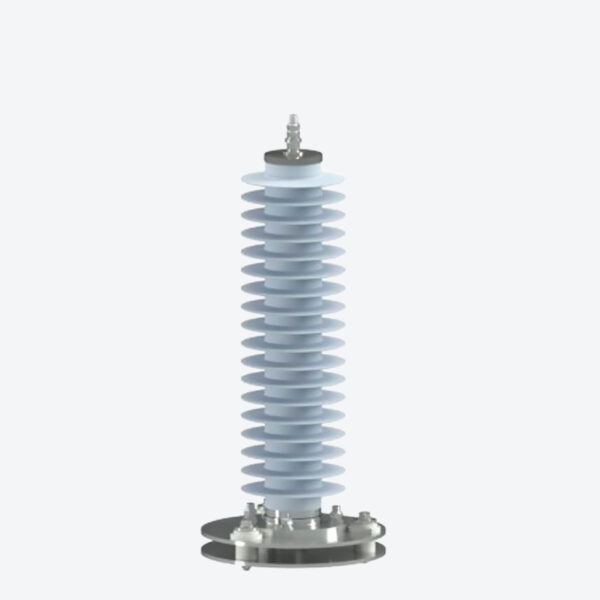

ОПНп для железных дорог

Нелинейные ограничители перенапряжений (ОПН) предназначены для ограничения уровня грозовых и коммутационных перенапряжений электрооборудования переменного тока промышленной частоты 50 Гц. Ограничители соответствуют ТУ 3114-001-59487440 и ГОСТ 34204-2017

Приборы для диагностики ограничителя перенапряжений
ИТД1
ИТД1-1
ИТ-Д2.03
Птицезащитные устройства колпачкового типа -ПЗУ для ОПНп 6;10 кВ и 20; 27,5; 35 кВ

Модификации ограничителей перенапряжения нелинейных для железных дорог

Тип ограничителя	Рисунок	Размеры, мм		Масса ОПН, кг, не более	ДПУ, мм не менее
		H	D
ОПН-П-27,5 КС УХЛ1	12.1 -12.3	440-465	131	7	900
ОПН-П-27,5 ТП УХЛ1 (2)		465			750
ОПН-П-25 ЭВ УХЛ1 (2)
ОПН-П-25 ЭП УХЛ1 (2)

Тип ограничителя	Uс, кВ	Uнр, кВ	Iн, А	Iпр, А	Uост, кВ, не более, при импульсах с амплитудой, А							1/10 мкс
					30/60 мкс				8/20 мкс
					125	250	500	1000	5000	10000	20000	10000
ОПН-П-27,5 КС УХЛ1	27,5	30	10	550	–	71,3	73,2	76	87,4	95	105,4	104,5
ОПН-П-27,5 ТП УХЛ1(2)	27,5	30	10	400	63	63	63	–	83	83	83	99
ОПН-П-25 ЭВ УХЛ1 (2)	25	29	10	550	–	69,4	71,1	73,9	85	92,4	102,6	101,6
ОПН-П-25 ЭП УХЛ1 (2)	25	30	10	550	–	77,5	79,5	82,6	95	103,3	114,7	113,6
