ОПНп 110 кВ

Ограничители перенапряжений нелинейные предназначены для защиты электрооборудования класса напряжения 110 кВ в сетях переменного тока частотой 50 Гц с эффективно заземленной и глухо заземленной нейтралью от грозовых и коммутационных перенапряжений. Соответствуют ТУ 3414-002-59487440 и ГОСТ Р 52725-2021.

Характеристики ограничителей классов напряжения 110кВ

Тип ограничителя	Uc, кВ	Uнр, кВ	Iн, А	Qпp, Кл	Uост, кВ, не более, при импульсах с амплитудой, А
					30/60 мкс			8/20 мкс				1/10 мкс
					500	1000	2000	5000	10000	20000	40000	10000	20000
ОПН-П-110/Uнp/10/Qпp УХЛ1	110	73	10	От 0,8 до 1,0 включ	169	–	–	201	219	243	–	241	–
		77			178	–	–	213	231	256	–	254	–
		83			192	–	–	229	249	276	–	274	–
		88			203	–	–	243	264	293	–	290	–
ОПН-П-110/Uнр/10/Qпp УХЛ1	110	73	10	От 1,1 до 1,6 включ	175	–	–	206	219	243	–	241	–
		77			185	–	–	217	231	256	–	254	–
		83			199	–	–	234	249	276	–	274	–
		88			211	–	–	248	264	293	–	290	–
ОПН-П-110/Uнр/10/Qпp УХЛ1	110	73	10	От 1,7 до 1,8 включ	–	182	–	206	219	243	–	241	–
		77			–	192	–	217	231	256	–	254	–
		83			–	207	–	234	249	276	–	274	–
		88			–	219	–	248	264	293	–	290	–
ОПН-П-110/Uнр/10/Qпp УХЛ1		73	10	От. 1,9 до 2,1 включ	–	180	–	206	219	241	–	243	–
	110	77			–	189	–	217	231	254	–	256	–
		83			–	204	–	234	249	274	–	276	–
		88			–	216	–	248	264	290	–	293	–
ОПН-П-110/Uнр/10/Qпp УХЛ1		73	20	От 2,2 до 2,4 включ	–	176	–	199	212	229	–	235	–
	110	77			–	185	–	210	223	241	–	248	–
		83			–	200	–	226	241	260	–	267	–
		88			–	212	–	240	255	276	–	283	–
ОПН-П-110/Uнр/10/Qпp УХЛ1	110	73	20	От 2,5 до 3,1 включ	–	–	182	–		229	250	–	241
		77			–	–	192	–	223	241	263	–	255
		83			–	–	207	–	241	260	284	–	274
		88			–	–	219	–	255	276	301	–	291

Схема присоединения прибора регистрации срабатывания ОПН

Модификации ограничителей класса напряжения 110 кВ

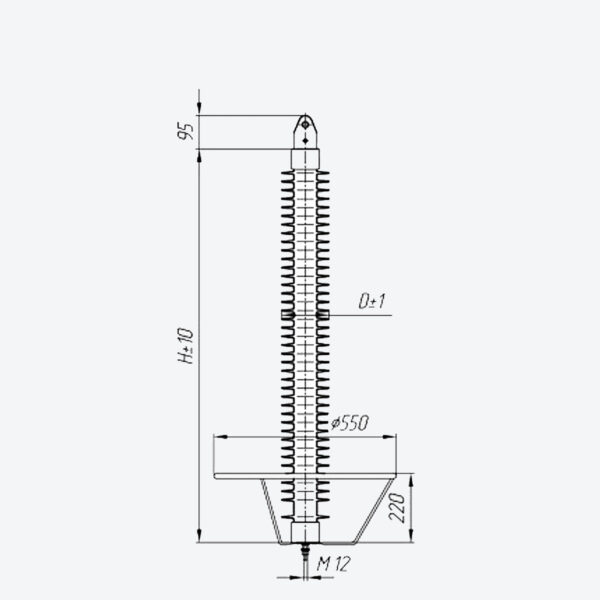

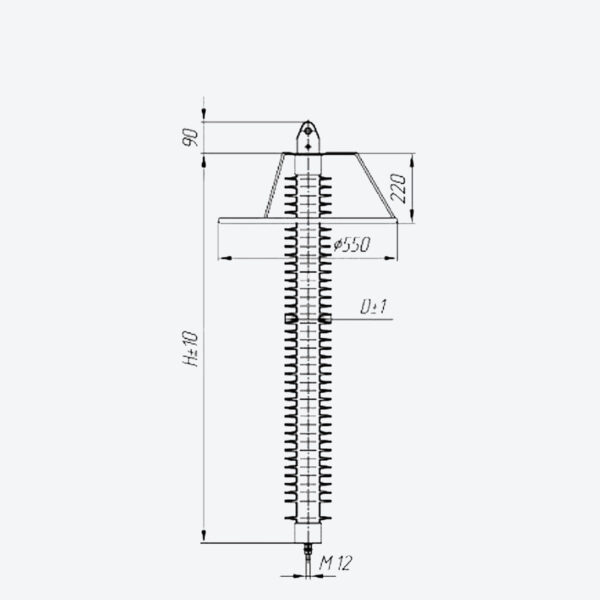

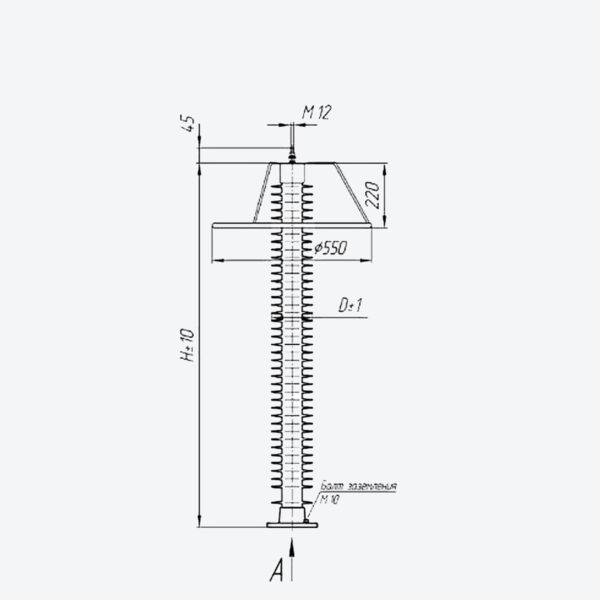

Габаритные и установочные размеры ограничителей класса напряжения 110 кВ
№ ОПН	Тип ограничителя	Рисунки		Размеры, мм
		Опорное исполнение		D	H (не более)	d1	d2
		Рисунок ОПН	Рисунок ИО*	D	H (не более)	d1	d2
Qпр от 0,8 до 1,8 Кл
1	ОПН-П-110/Uнр/10/Qпр УХЛ1	5,1	13,1	141	1200	172	128
2	ОПН-П-110/Uнр/10/Qпр УХЛ1	5,2	13,1	141	1200	172	128
Qпр от 1,9 до 2,1 Кл
3	ОПН-П-110/Uнр/10/Qпр УХЛ1	5,1	13,1	159	1270	188	150
4	ОПН-П-110/Uнр/10/Qпр УХЛ1	5,2	13,1	159	1270	188	150
Qпр от 2,2 до 2,4 Кл
5	ОПН-П-110/Uнр/10/Qпр УХЛ1	5,3	13,1	180	1250	195	155
Qпр от 2,5 до 3,1 Кл
6	ОПН-П-110/Uнр/10/Qпр УХЛ1	5,4	13,2	198	1250	210	170
*ИО – изолирующее основание
